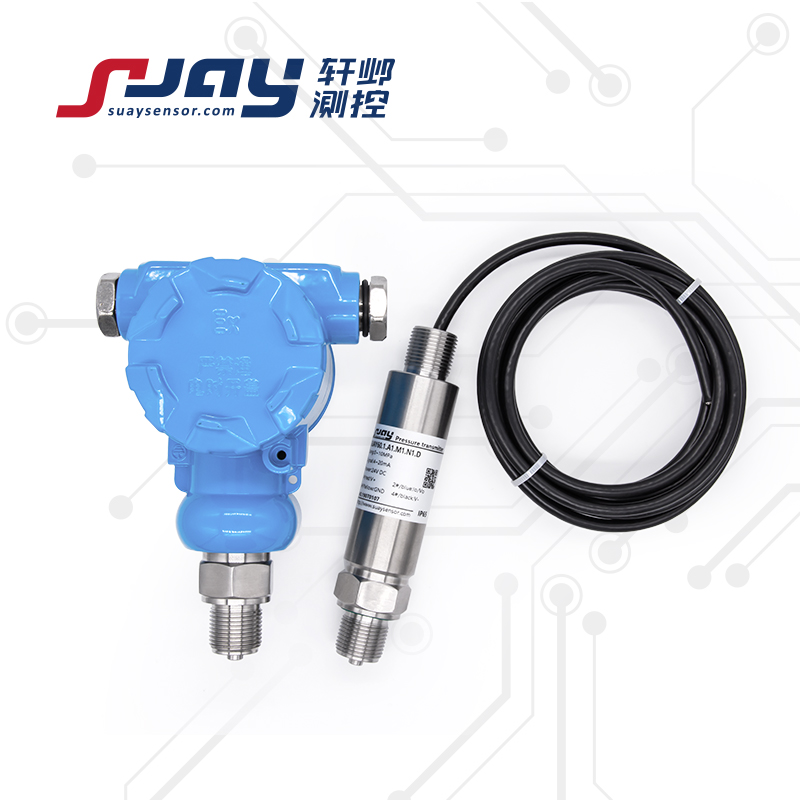

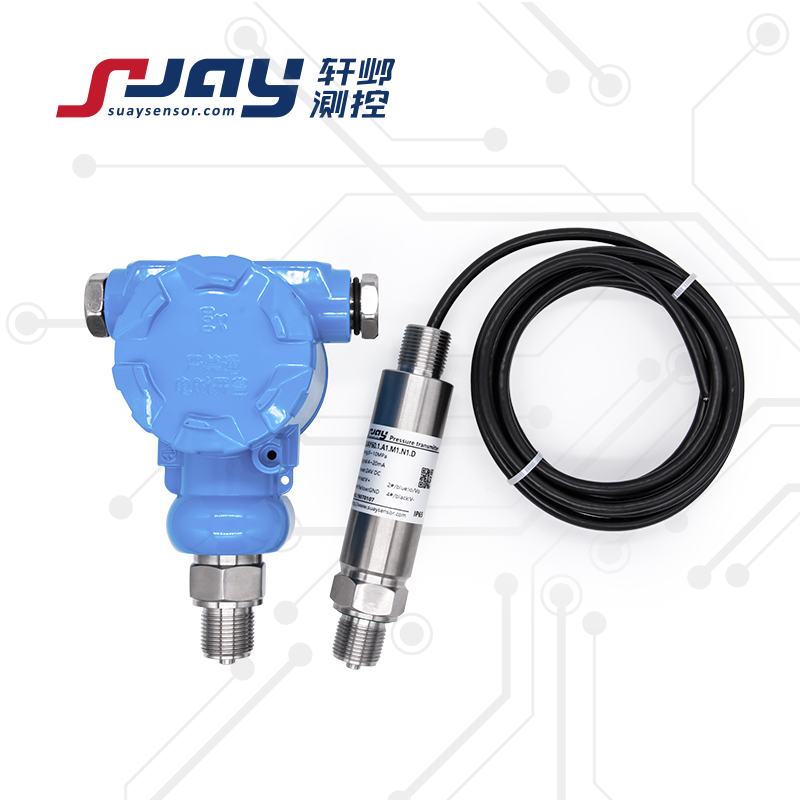

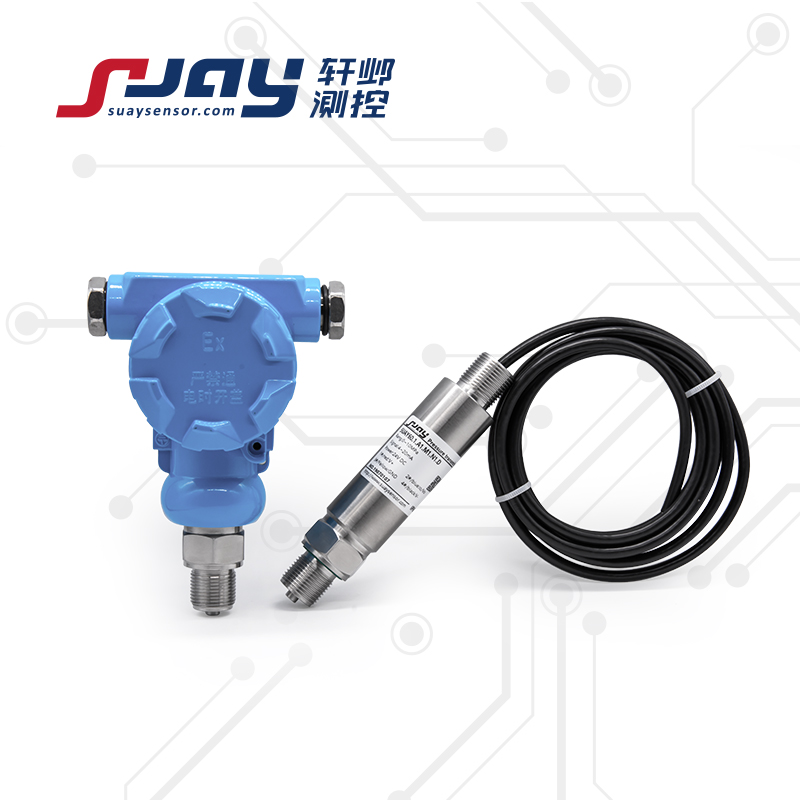

管道壓力測量

所屬分類：防爆壓力傳感器變送器

產品標簽： SUAY60管道壓力測量選用進口高性能固態壓力傳感器，使用全不銹鋼或鑄造一體式外形，精密的焊接、裝配工藝，經過嚴格的測試、老化過程，充分保證了產品質量的精度和堅固性、穩定性、耐用性。廣泛應用于工業過程控制、冶金、電力、化工、礦井、鍋爐、天然氣、油田及煤礦等領域。

產品范圍

工業自動化測量與控制
機械制造業
環保及水處理系統
電力冶金
泵業和壓縮機行業設
煤井礦井
天燃氣管道
石油石化

管道壓力測量

產品詳情

SUAY60管道壓力測量選用進口高性能固態壓力傳感器，使用全不銹鋼或鑄造一體式外形，精密的焊接、裝配工藝，經過嚴格的測試、老化過程，充分保證了產品質量的精度和堅固性、穩定性、耐用性。該系列產品可測量負壓、絕壓及表壓類壓力，量程覆蓋-100KPa至200MPa的壓力區間，可供用戶根據工況按需選擇。內置具有短路保護、反極性保護和瞬間過電流保護的信號處理電路，極大提高了本身的安全性，可輸出多種標準電壓電流及數字信號。該款產品分為本安型和隔爆型，是專為高爆炸危險測壓環境所設計的壓力變送器，可選裝防爆軟管接口螺紋（M20*1.5或G1/2），廣泛應用于工業過程控制、冶金、電力、化工、礦井、鍋爐、天然氣、油田及煤礦等領域。

可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。

產品特點：

l 壓力形式可選（絕壓、負壓、表壓、差壓）

l 防爆設計，一體式不銹鋼/鑄造外殼，堅固可靠

l 帶多重保護的內置信號處理電路，更安全

l 強大的現場浪涌、噪聲抑制能力

產品性能指標：

測量范圍	-100KPa-0-10KPa...1MPa...200MPa
測量介質	與316不銹鋼兼容的氣體或液體
靜態精度①	±0.1%FS ±0.25%FS ±0.5%FS
信號輸出/供電	4-20mA 0-5V 1-5V 0-10V	12-36VDC（典型24VDC）
	0.5-4.5V	5VDC/12-36VDC（典型24VDC）
	數字信號輸出RS485	5VDC/5-16VDC/24VDC
安全防爆	Ex iaⅡ CT5（本安） Ex iaⅡ CT6（隔爆）
工作溫度	-20～80℃
補償溫度	-10～60℃
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年最大：±0.2%FS/年
零點溫度漂移	典型：±0.02%FS/℃ 最大：±0.05%FS/℃
靈敏度溫度漂移	典型：±0.02%FS/℃ 最大：±0.05%FS/℃
過載能力	2倍滿量程壓力（80MPa以上1.1倍滿量程壓力）
有效測量壽命	﹥106壓力循環（P:10-90%FS）
抗振動性	20g，（IEC 60068-2-6）
抗沖擊性	20g，11mS
響應時間	≤1ms
分辨率	大于10-5（通常受限采集顯示設備，理論無限?。?/p>
負載電阻	≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出）
絕緣電阻	200M?，100VDC
壓力接口	M20*1.5， G1/4（典型）； G1/2，NPT1/4（可選）
電氣連接	接插件（本安）或直出電纜2m
接口及殼體材料	304/316L不銹鋼
外殼防護	IP65（插頭型） IP67（電纜型）
密封圈	氟橡膠
傳感器膜片	不銹鋼316L
產品重量	約600克
